Ahora que se acerca el buen tiempo qué mejor manera de ver cómo está el green que en directo y buena calidad. Wolkam.com me ha enviado un nuevo despliegue en el que podemos observar un ejemplo de integración con una MOBOTIX:Continue reading “Streaming en Campos de Golf”
Cursos de Certificación MOBOTIX Febrero 2015
Ya estamos listos para recibir a los estudiantes de la próxima edición de los Cursos de Certificación MOBOTIX en Madrid:
- Lunes 23 de Febrero: Sales, Planning and Installation (SPI)
- Martes 24 de Febrero: Starter, donde enseñaremos a manejar el nuevo software MxMultiViewer (Beta)
- Miércoles 25 y Jueves 26 de Febrero: Basic, mostramos MxControlCenter y la interfaz web de las cámaras MOBOTIX en profundidad
Como podéis ver en las siguientes imágenes, contamos con todo lo necesario para que si hay algo que quede sin entender, sea única y exclusivamente culpa del profesor (el que escribe).
Si estáis interesados en certificaros, la próxima convocatoria es para el mes de Abril, del 13 al 16. Podéis inscribiros a través del siguiente enlace:
Brico de Amtel para Seguridad en Andamios
Los que estáis metidos en el mundo de la seguridad ya habréis visto esta noticia:
Se hacen un ´selfi´ en la espadaña de la Plaza tras jugarse la vida subiendo por un andamio
Pues bien, hoy os contaré qué elementos se utilizaron para que la S15D de MOBOTIX que se desplegó en ese andamio alertara a la policía de lo que estaba ocurriendo, pudieran detener a los “espabilados” que tuvieron tamaña idea y el “selfiing” de riesgo no se convierta en una moda en Salamanca.
Los elementos utilizados fueron:
- MOBOTIX S15D con sensor hemisférico en blanco y negro, para poder trabajar con niveles de iluminación prácticamente nulos
- Foco Elenek IR 52 S de 940 nm. Es un foco especialmente diseñado para acompañar lentes hemisféricas, ya que cubre 360º como éstas y el módulo sensor de la S15 se acopla justo en su centro. Se eligió iluminación de longitud de onda de 940 nm para que sea completamente invisible, sin el pequeño resplandor rojo que dan los focos IR de 850 nm.
- Accesorio para montaje en pared para Q25/D25 de MOBOTIX. Aquí entró la imaginación de la gente de Amtel, el Partner de MOBOTIX responsable de esta instalación. Utilizaron este accesorio, pensado para otra cámara, para acoplar en su superficie de montaje el sensor de la S15 y el iluminador de Elenek, quedando todo como si se hubiera diseñado para este fin.
- Accesorio de montaje para esquina o poste de MOBOTIX. También es posible adquirirlo junto al accesorio de pared en un kit.
A continuación podéis ver una galería con los elementos utilizados para el despliegue e imágenes del propio despliegue (no podemos compartir las imágenes captadas por las cámaras de momento, ya que son de carácter sensible como parte de un proceso judicial):
Además, Amtel nos ha cedido amablemente una transcripción de los servicios solicitados y la propuesta realizada al cliente:
1. DESCRIPCIÓN DE SERVICIOS SOLICITADOS
· Aviso simultáneo visual y sonoro a Centro de Control de la Policía Local y Puesto de entrada a las instalaciones del Ayuntamiento en la Plaza Mayor cuando se produzca acceso dentro de la zona vallada y fuera de horario laboral
· Grabación continua de la zona variando la resolución en función de detección de actividad. El Sistema de grabación tendrá una capacidad de grabación aproximada de 72 horas – grabacion en tarjeta microsd de la camara 64 gb
2. DESCRIPCIÓN DE LA SOLUCIÓN
Se propone la instalación de DOS cámaras inteligentes con ángulo de visión de 360º y resolución de 5 Megapixel con sistema de detección de presencia personalizable de la marca MOBOTIX conectadas a través de la red de fibra óptica dedicada y enlace con el puesto de entrada en el edificio del ayuntamiento a través de la red.
Las dos cámaras con tecnología hemisférica y foco infrarrojo con cobertura de 360º se instalarían mediante un soporte lateral* anclado al andamio o de la forma que se obtenga la mejor cobertura visual para que no queden ángulos muertos de visión.
La gestión, visualización y aviso en el centro de Control de Policía Local se realizará a través del software existente – MxControlCenter – e instalacion en otro PC del mismo software en el puesto de la entrada del Ayuntamiento.
La alarma/aviso en caso de intrusión no autorizada en la zona se generará de forma visual y sonora a través del software en ambos casos;
Adicionalmente en el Puesto de entrada se realizará la instalación de un dispositivo externo – ExtIO– que se activará simultáneamente a la alarma generada por el software y será anulada únicamente mediante la pulsación manual de un pulsador estándar para garantizar y confirmar la recepción de la alarma.
La solución se ha diseñado para que permita la discriminación horaria en la gestión de las alarmas, esto es, que las alarmas salten en el sistema únicamente fuera del horario laboral, con independencia que el sistema tenga un protocolo distinto a la hora de grabar las imágenes (por ejemplo, grabación continua o por evento las 24h) y otro distinto en su visionado.
Timelapse en Marbella con una MOBOTIX
DevisionNetwork, partner de MOBOTIX especializado en instalación y configuración de webcams y servicios de streaming basado en Valencia, nos regala este time-lapse de un precioso día en Marbella en pleno Febrero. Todavía quedan lugares en España donde no está todo nevado o helado 🙂
A ver si con éstas imágenes nos entra algo de calorcito…
Vídeo – Robo Frustrado Gracias a una MOBOTIX S15D

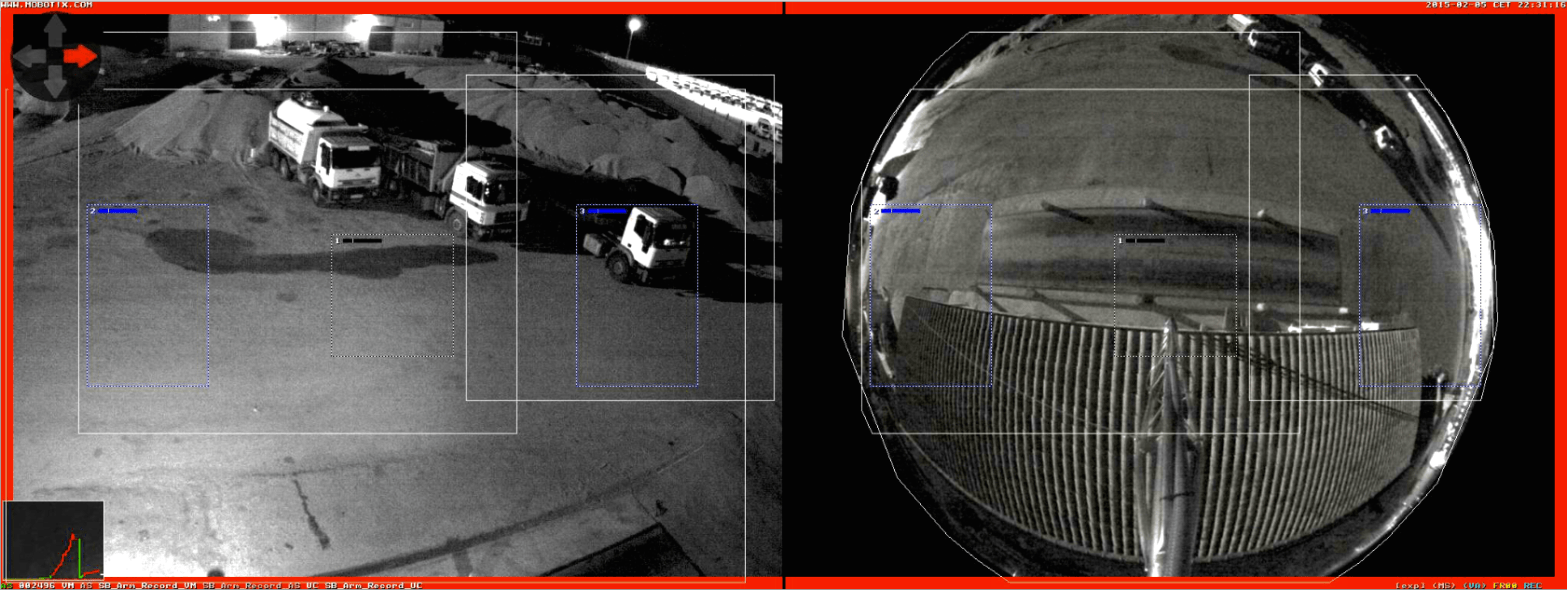

Mirad el siguiente vídeo, amablemente cedido por nuestros partners de Motifire, instaladores e integradores de sistemas MOBOTIX en la zona de Castilla La Mancha y Levante:
En el vídeo podemos apreciar cómo el análisis de vídeo MxActivitySensor, embebido en la propia cámara, activa una alarma conectada a la cámara a través de una 232-IO-Box.
Este sistema tan sencillo, formado por una única cámara con dos sensores (lentes), ha permitido no sólo grabar el intento de robo y conectarse a una CRA, sino también disuadir a los presuntos ladrones de llevar a cabo sus intenciones, que como se puede apreciar, eran robar el combustible de las cabezas tractoras de los camiones, lo que habría supuesto un prejuicio económico de unos 500 para la empresa víctima de esta incursión. En un sólo día de trabajo, esta instalación amortizó prácticamente la mitad de su coste.
Os invito a compartir en los comentarios videos de vuestras instalaciones y a compartir con los demás lectores si habéis tenido casos similares en los que la presencia de una cámara MOBOTIX haya evitado un robo, acto vandálico u otro tipo de maldad.
Scripts para cambiar parte de la configuración en cámaras MOBOTIX
Para cambiar de manera masiva la configuración de muchas cámaras es posible usar el método Remote Config.
Un compañero me ha pasado un script tipo Bash que usa CURL para usar como ejemplo. En este ejemplo vamos a cambiar el servidor NTP al que se conectan las cámaras, pero el mismo tipo de script es aplicable al cambio de otras secciones de la configuración de las mismas.
Si no tenéis una máquina Linux podéis descargar CygWin que es gratis e instalarlo bajo Windows.
Cuando lo instaléis recordad seleccionar Curl como paquete adicional.
Una vez que tengáis operativo el entorno Linux seguid las siguientes instrucciones:
- Copiar y pegar el script de debajo en un fichero de texto y guardarlo como rolloutcfg.sh
- Darle al script derechos de ejecución:
chmod +x rolloutcfg.sh - Reemplazar las direcciones IP de los servidores NTP en la variable string del script (por ejemplo, 172.22.0.40 172.22.0.41 172.22.0.43). Si son varios servidores las IPs deben ir separadas por espacios.
- Reemplazar también usuario y password de la cámara en caso necesario.
- Crear un fichero de texto (file.txt) en la misma carpeta donde tengamos el script y escribir todas las direcciones IP de las cámaras que queramos actualizar (una IP por línea).
- Lanzar el script con el siguiente comando:
./rolloutcfg.sh
El script leerá vuestro fichero de texto (línea por línea), establecerá una conexión HTTP con la cámara y cambiará el servidor NTP.
Para cada cámara encontraréis una línea de log en el fichero report.txt.
#!/bin/bash
log_line() {
echo -n -e "$(date) - $IP_add - $*\r\n">> $log_file
echo "$IP_add - $*"
}
user=admin
pwd=meinsm
port=80
now=$(date)
log_file=result.log
string="helo\\nwrite params\\ntime/TIMESERVER=172.22.0.40 172.22.0.41 172.22.0.43\\nupdate\\nstore\\nquit\\n"
while read line
do
IP_add=$(echo -n -e $line | awk '{print $1}')
echo -e "$string" | curl -q -v -u ${user}:${pwd} --data-binary @- http://${IP_add}:${port}/admin/remoteconfig
ret=$?
if [ $ret != 0 ] ; then
log_line "Error: ${ret} - Send configuration FAILED to camera $IP_add"
else
log_line "Configuration successfully sent to camera $IP_add"
fi
done <file.txt
exit 0
Espero que os sea de utilidad. Comentadme en caso de que tengáis alguna dificultad o error.
Video Tutorial del MxDisplay
Los chicos del Departamento de Formación de MOBOTIX acaban de sacar un vídeo explicativo del nuevo MxDisplay, que aunque de momento está sólo subtitulado en Inglés (subtítulos automáticos), creo que puede ser muy interesante para todos aquellos que tengan dudas de para qué sirve, cómo funciona y cómo instalarlo y configurarlo.
El contenido es el siguiente:
00:00 Bienvenida
00:24 Características
01:21 Cableado
02:23 Instalación
03:35 Requisitos del Sistema
04:34 Configuración automática del sistema completo a través de la cámara
05:28 Integración en sistema existente
08:35 Gestión del control de acceso
11:54 Añadir botones de control
13:38 Modos Wi-FI
17:33 Personalizar configuración de la cámara
19:20 Uso básico del MxDisplay
Que lo disfrutéis y ya sabéis, dudas, comentarios o aportaciones son más que bienvenidos.
Video Tutorial Videoportero T25 Basic Con Subtítulos En Español
Como ya recordaréis, en su momento puse a vuestra disposición una serie de recursos para aprender a configurar y montar un videoportero T25 en este artículo.
Pues bien, he traducido el vídeo tutorial MOBOTIX IP Video Door Station T25 Basic (EN) y ya podéis seguirlo con subtítulos en Español:

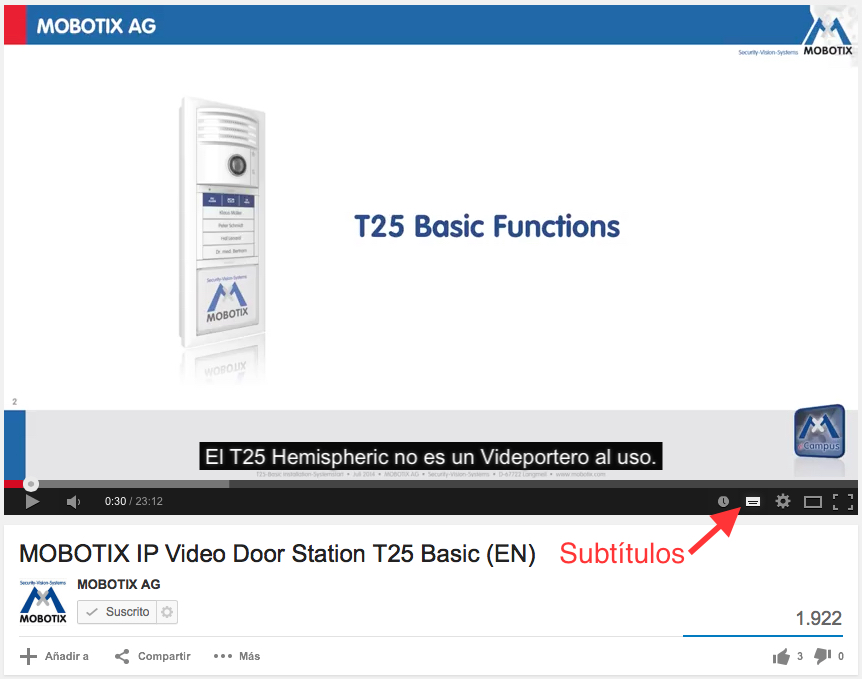

Para activar los subtítulos, simplemente haremos click en el icono correspondiente abajo a la derecha:

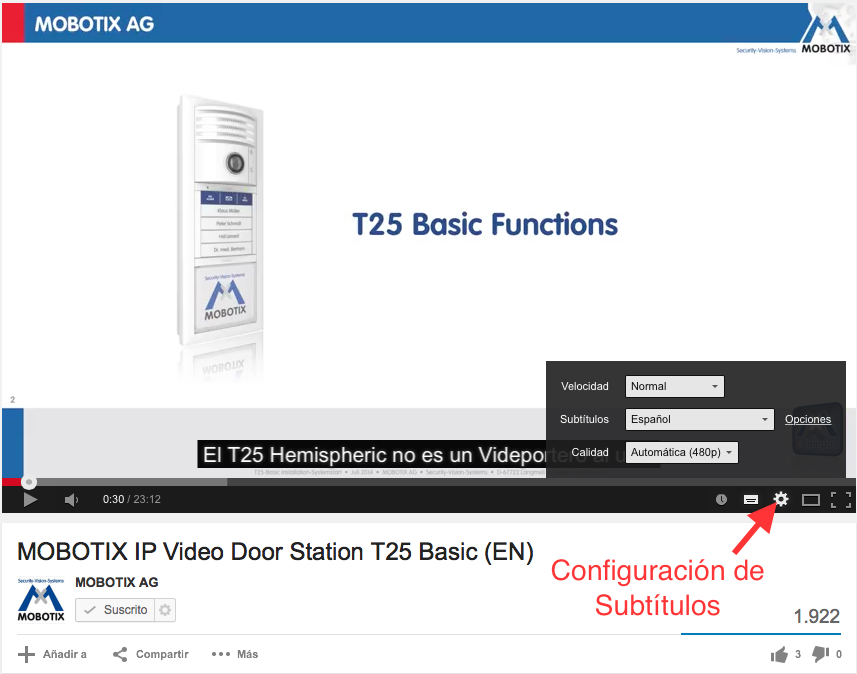

Si no aparecen en Español o queremos cambiar otro parámetro de los subtítulos, lo podemos hacer en el icono de la rueda dentada justo a la derecha del icono de activación de subtítulos:
Espero que esta traducción ayude a entender mejor el tutorial.

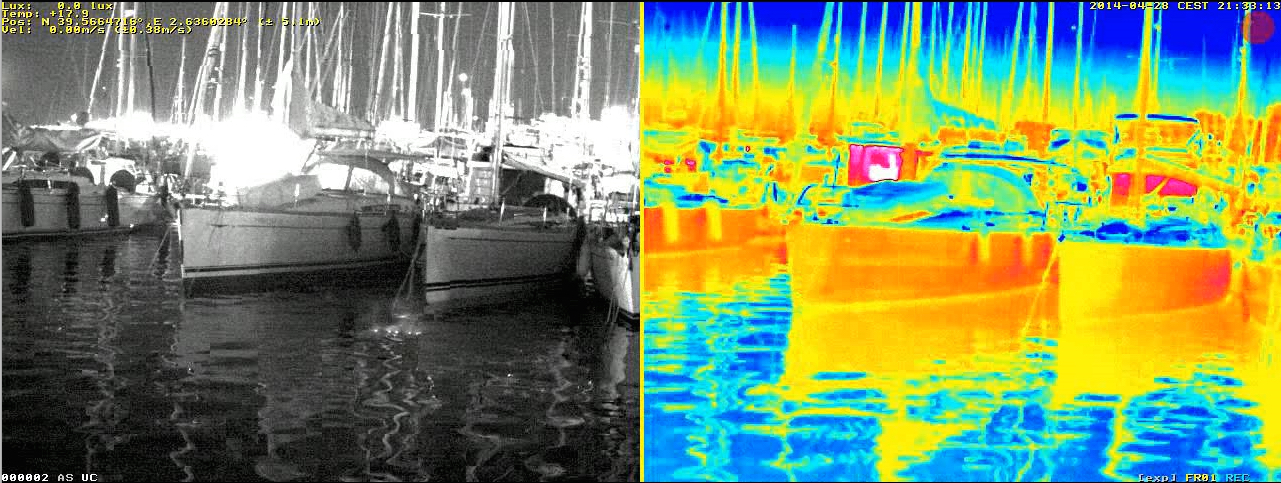

Soluciones térmicas MOBOTIX en entornos marítimos
Hoy me han llegado varios clips de la misma temática que quería compartir con vosotros. Se trata de proyectos en los que se han utilizado cámaras térmicas en entornos marítimos. ¿Para qué puede ser útil una térmica en el mar? Vamos a verlo.
Primer ejemplo: Control de velocidad en vías marítimas de Mandurah, en el Oeste de Australia. El sensor térmico puede utilizarse para activar la iluminación cuando se detecta una embarcación que sobrepasa la velocidad límite, y así identificarla con el sensor óptico.
Segundo ejemplo: Vigilancia en la playa en Dubai. Podemos ver cómo la imagen térmica permite distinguir a las personas en el agua, haciendo posible el salvamento incluso en horarios de poca luz.
Tercer ejemplo: Guardacostas. En el vídeo podéis apreciar una prueba de concepto grabada por la empresa TTCS en colaboración con Niceware, en Mallorca. Como veis, la imagen térmica combinada con la óptica nos permite distinguir embarcaciones, personas en el agua, etc. Perfecto para equipar las lanchas interceptoras de nuestras costas.
Vuelve MxAnalytics
Pues sí, tras muchos meses esperando, por fin vamos a tener de vuelta en nuestras Q25 las funciones de conteo de objetos y mapas de zonas calientes; un complemento perfecto de funciones de marketing para soluciones de seguridad basadas en hemisféricas.
El 9 de Febrero MOBOTIX lanzará una nueva versión de firmware que dotará a la Q25 de esta funcionalidad (es posible que en el futuro también se incorpore a otras cámaras del portfolio).
Como ha pasado un tiempo y puede que algunos de vosotros ni siquiera conozcáis estas funciones, a continuación hablaré un poco de ellas, tanto para refresco de unos como introducción para otros.
Conteo de Objetos
Una de las funciones que incorpora MxAnalytics es el conteo de objetos. Básicamente nos permite situar líneas de conteo sobre la imagen de la cámara y cada vez que un objeto cruce la línea, la cámara incrementará el contador. Podemos pintar las líneas que queramos (no he visto utilizar en ningún caso más de ocho líneas, en la mayor parte de las ocasiones he visto usar una o dos para controlar accesos o zonas de cola) y la cámara irá generando una base de datos interna que luego podemos consultar en forma de informes (del periodo de tiempo que queramos), que en formato HTML o CSV la propia cámara será capaz de enviar por email de manera programada, subir a un FTP, o también podemos generar informes de manera dinámica con la herramienta de búsqueda de MxControlCenter o desde la propia interfaz web.
En el vídeo podéis apreciar unos tracks que hemos activado para que veáis que la cámara capta al individuo y también hemos dejado visible el mapa de calor que se va generando en las zonas de más tráfico de objetos por hora. Todo esto no se graba normalmente, lo hemos dejado superpuesto para que podáis apreciar su funcionamiento.

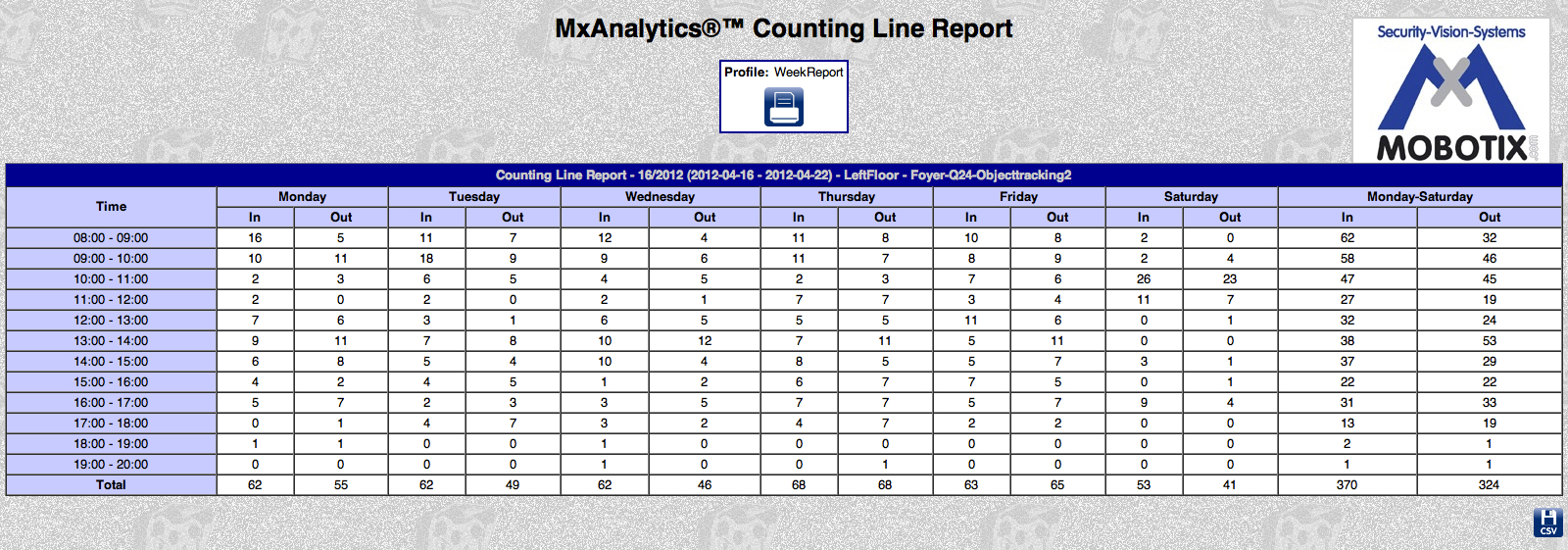

Volviendo al conteo de objetos, a continuación os muestro un informe tipo de los que genera la cámara:
Como veis, se muestran los horarios y días elegidos y la dirección de paso en cada una de las líneas.
Mapas de Calor

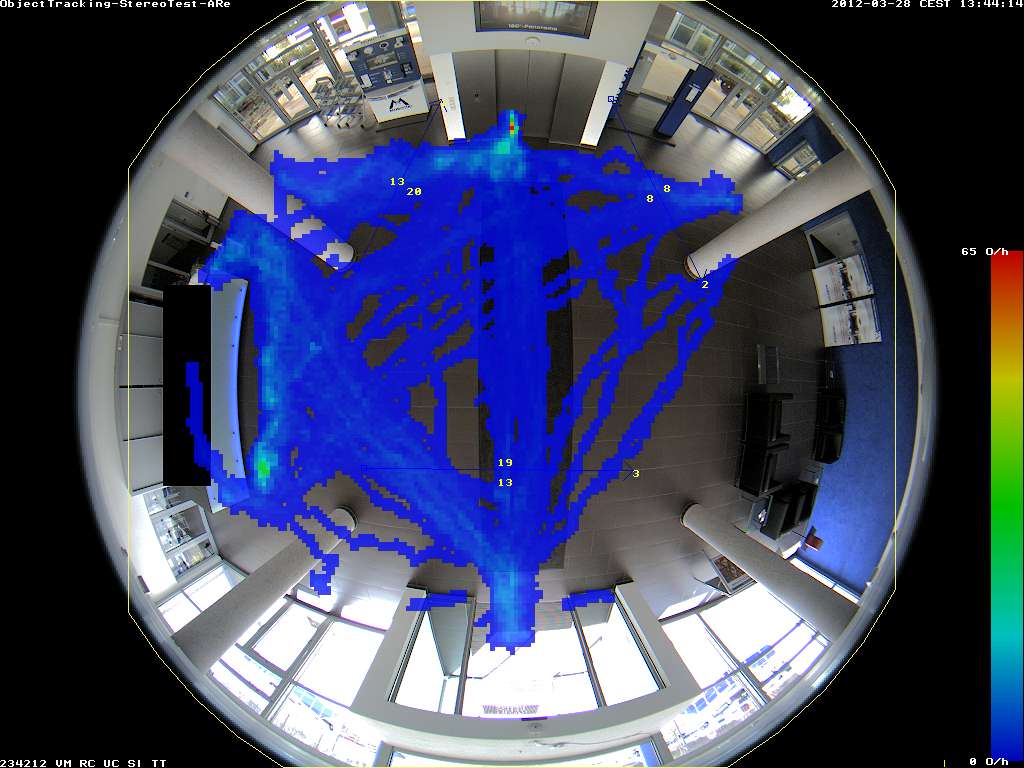

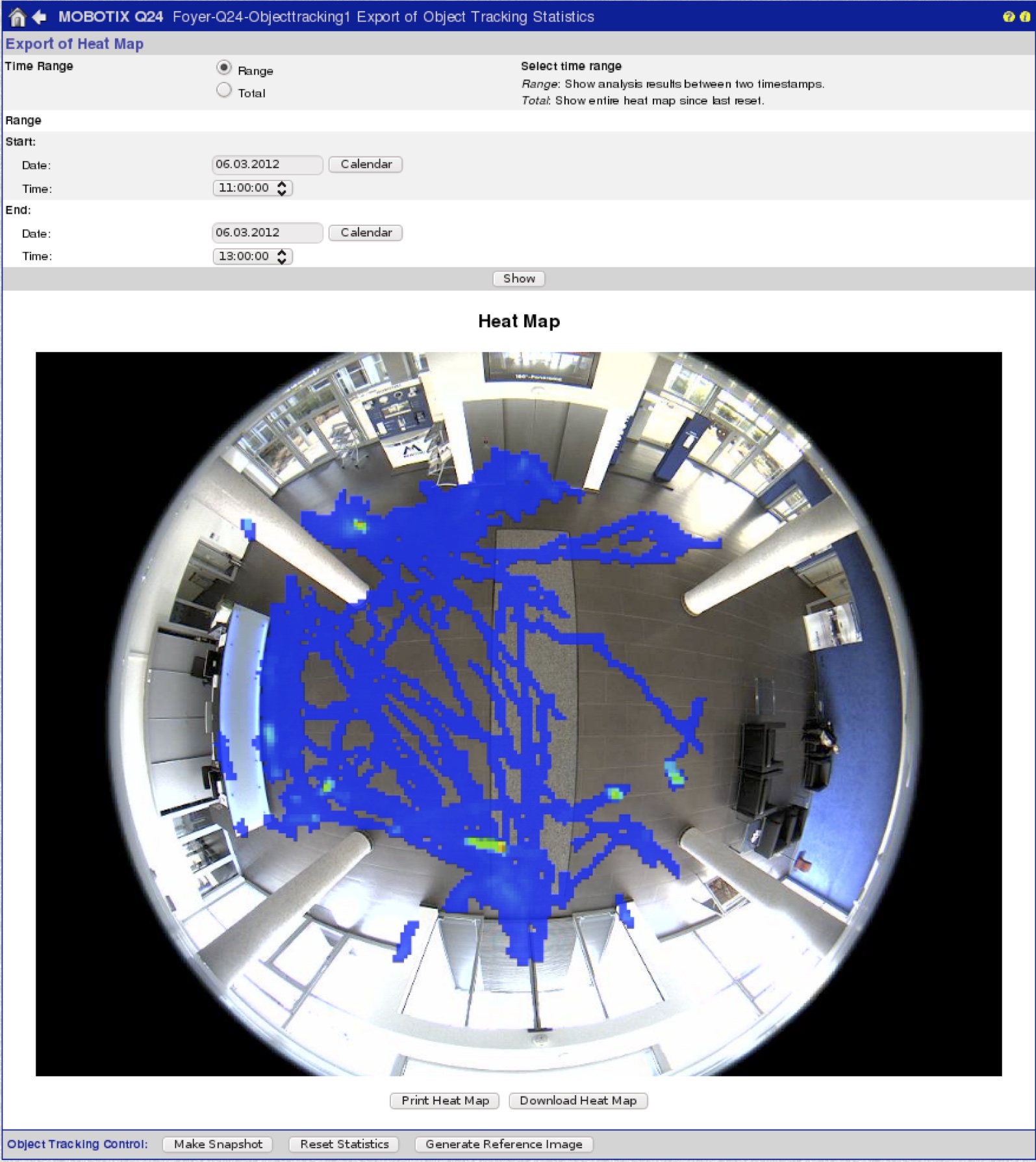

Como también habréis apreciado en el vídeo, la cámara va captando datos de posición de los objetos que también incluye en la base de datos, de manera que a posteriori podemos generar mapas de calor del periodo de tiempo que queramos y del nivel de actividad que queramos ver reflejado en la imagen/informe.
En el siguiente vídeo se puede apreciar mucho mejor la manera en la que se genera este mapa de calor:
Las ventajas que aporta esta tecnología son claras y claves. Imaginaos, una pequeña tienda puede, con una única cámara, tener sus necesidades de seguridad cubiertas y además, una herramienta para aumentar sus ingresos en la misma, ya que gracias al conteo y los mapas de calor podrá mejorar la colocación de producto, coordinar mejor los horarios de personal, etc. En definitiva, pasamos de tener un “gasto necesario”, que al fin y al cabo es lo que es la seguridad, a una inversión de futuro.
Estaremos atentos a la publicación del nuevo firmware para hacer un tutorial en el que explicaremos cómo configurar estas funciones y así sacar el máximo rendimiento a nuestras cámaras MOBOTIX (Recordad que todos aquellos que tengáis una Q25 podréis hacer uso de estas funciones simplemente actualizando el firmware de la cámara, que es completamente gratis).
Por si no podéis esperar al artículo y queréis descargar el firm en cuanto salga, os enlazo la página de descarga de software para las cámaras MOBOTIX.
